1. 產品簡介

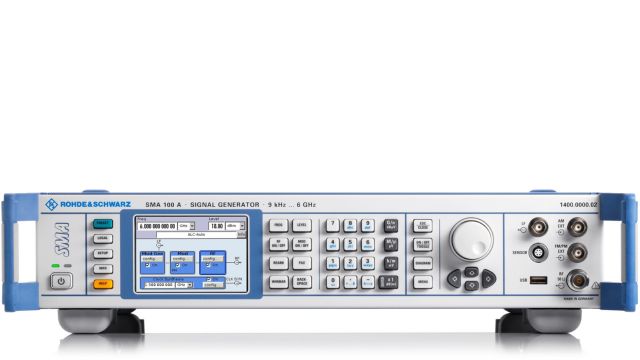

R&S SMA100A是羅德與施瓦茨打造的高端模擬信號發生器,憑借出色的信號質量、快速的設置速度和強大的功能靈活性,成為模擬信號發生器領域的標桿產品。該設備專注于提供高純度、高穩定性的射頻信號,頻率覆蓋9kHz至6GHz,可滿足從基礎射頻測試到高精度驗證的多元需求。
設備集成創新頻率合成器理念,通過內部基頻頻段分割技術,在低頻率段實現媲美高級晶體振蕩器的頻譜純度,標準配置的恒溫晶體振蕩器(OXCO)進一步保障頻率準確性與穩定性。其支持多種模擬調制方式,可選配低抖動時鐘合成器、增強型相位噪聲性能等選件,可靈活擴展功能,適配相位噪聲測試系統、混合信號IC測試等復雜場景,廣泛應用于航空航天、消費電子、工業電子等多個領域,為用戶提供從研發到量產的全流程測試支持。
2. 產品參數
頻率參數:頻率范圍9kHz至6GHz;頻率分辨率0.01Hz;頻率準確度±(參考振蕩器準確度+1×10??×設定頻率);內置高穩定性恒溫晶體振蕩器(OXCO),可選配更高性能參考源;頻率設置時間<700μs(全頻率/電平范圍),列表模式下<450μs。
信號質量:單邊帶相位噪聲典型值-134dBc(1GHz載波,20kHz偏移,1Hz測量帶寬),選配SMA-B22選件后可達-141dBc;寬帶噪聲-162dBc(1GHz載波,>40MHz偏移,9dBm電平,1Hz測量帶寬);非諧波抑制<-96dBc(載波偏移>10kHz,f<750MHz,選配SMA-B22選件)。
輸出電平:電子衰減器模式(SMA-B103/B106選件):-145dBm至+30dBm;無衰減器模式(SMA-B103L/B106L選件):-20dBm至+30dBm;高功率模式下可達到+24dBm至+28dBm(全頻段);電平準確度±0.5dB(典型值,1GHz,0dBm)。
調制功能:支持AM、FM、相位調制(φM)、脈沖調制;AM調制深度0%至100%,調制頻率10Hz至1MHz;FM頻偏0Hz至100kHz(選配SMA-B20/B22選件可擴展);相位調制偏差0°至360°;內置低頻信號發生器,可選配多功能發生器(SMA-K24),支持多種波形及噪聲調制。
擴展功能:可選配低抖動時鐘合成器(SMA-B29),提供100kHz至1.5GHz差分時鐘信號;支持NRP-Zxx功率傳感器連接,可直接進行精準功率測量;支持GPIB、LAN、USB遠程控制,兼容SCPI指令集。
物理與環境:機箱高度2U,19英寸標準機箱,占用空間??;工作溫度0℃至45℃,存儲溫度-40℃至70℃;電源要求100V至240V AC,50/60Hz。
3. 應用場景
研發測試領域:適用于射頻組件、混合信號IC、數模/模數轉換器等產品的研發驗證,可提供高純度信號用于相位噪聲測試、靈敏度測試、抗干擾測試等,助力工程師優化產品設計,驗證產品性能極限,尤其適配對信號質量要求極高的研發場景。
生產測試領域:憑借快速的頻率與電平設置速度,適配自動化測試系統,可高效完成射頻器件、通信模塊、消費電子產品的批量測試,支持快速跳頻模式,可靈活尋址大量頻率與電平對,大幅提升生產測試效率,降低測試成本,保障產品一致性。
航空航天與國防領域:用于雷達設備、導航系統、通信終端等軍工產品的測試與校準,可模擬復雜射頻環境,提供穩定、精準的測試信號,滿足國防軍工領域?qū)y試設備高可靠性、高準確性的嚴苛要求。
維修與維護領域:適配各類射頻設備的故障診斷與維修,可生成精準的測試信號,快速定位設備故障點,廣泛應用于通信基站、廣播電視設備、工業控制設備等的維護工作,提升維修效率與準確性。
科研與教育領域:作為高校、科研機構射頻測試相關專業的教學與科研工具,可直觀展示模擬信號生成、調制原理及射頻測試流程,助力科研人員開展射頻技術研究,培養學生的實踐操作能力。
