1. 品牌介紹

羅德與施瓦茨（R&S）是1933年成立于德國慕尼黑的全球領先技術集團，業務涵蓋測試測量、技術系統、網絡與網絡安全，致力于打造更安全的互聯世界。公司擁有近百年創新歷史，由Lothar Rohde博士和Hermann Schwarz博士創立，秉持“唯創新永恒”的理念，在射頻工程領域持續深耕。其產品采用高度垂直一體化架構，核心組件自主研發生產，確保高品質與高可靠性，業務遍及全球70多個國家和地區，在中國設有完善的服務網絡，為各行業提供專業的測試測量解決方案，是航空航天、通信、廣電等領域值得信賴的合作伙伴。

2. 產品特點

• 高精度測量性能：顯示平均噪聲電平（DANL）開前置放大器時可達-163dBm（1Hz），關前置放大器為-143dBm（1Hz）；500MHz、1MHz偏移下相位噪聲低至-127dBc/Hz，分辨率帶寬1Hz-3MHz，可清晰分辨微弱信號，測量不確定度＜0.5dB，確保測試數據精準可靠。

• 多功能集成設計：集頻譜分析、天饋線測試、矢量網絡分析（選配）、功率測量、干擾分析、矢量電壓表、脈沖測量、調制分析于一體，單臺設備可替代多臺分立儀器，大幅簡化現場測試流程，降低測試成本。

• 便攜耐用，適配現場場景：機身含電池僅重約3kg，單手可持，設計緊湊；配備可更換鋰離子電池，最長可連續工作4.5小時，滿足長時間現場測試需求；防濺堅固外殼，能適應野外、工業等惡劣現場環境，具備出色的環境適應性。

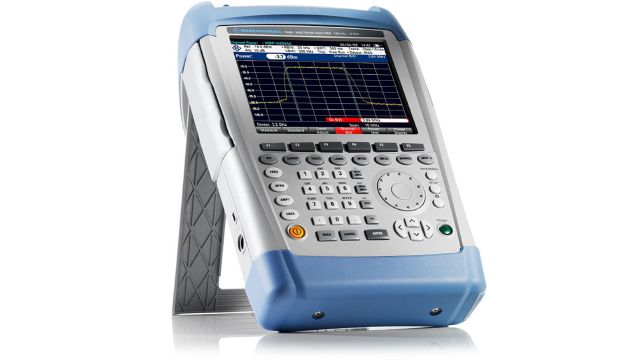

• 便捷操作與數據管理：配備高分辨率、陽光下可讀的彩色LCD顯示屏，操作界面直觀，通過鍵盤和旋鈕可快速選擇功能；支持SD存儲卡存儲測量數據，配備LAN和USB接口，可實現遠程控制與數據導出，搭配R&S?FSH4View軟件，方便測量結果的存檔與后處理。

• 豐富內置硬件：內置跟蹤信號發生器，用于無源器件（濾波器、電纜、天線）的掃頻測試；內置VSWR電橋，帶直流偏置功能，可直接測量駐波比、回波損耗，無需外接額外設備，提升測試效率。

•


3. 產品規格

• 頻率范圍：基礎版（FSH4.04）9kHz～3.6GHz，部分型號100kHz～3.6GHz，滿足多數射頻測試場景需求。

• 輸入特性：最大輸入電平+15dBm（典型值），三階截點（TOI）+15dBm（典型值），動態范圍優異，可承受較高輸入信號，避免設備損壞。

• 測量功能參數：解調帶寬最大20MHz，支持LTE等寬帶信號分析；可測量信道功率、鄰道泄漏比（ACLR）、頻譜輻射模板（SEM）、占用帶寬（OBW）等多種信號參數；支持VSWR、回波損耗、電纜損耗、故障點定位（DTF）等天饋線測試功能。

• 物理與續航參數：重量約3kg（含電池），尺寸緊湊適配手持；可更換鋰離子電池，續航最長4.5小時；防護等級符合防濺標準，適應惡劣現場環境；配備高分辨率彩色LCD顯示屏，陽光下可讀。

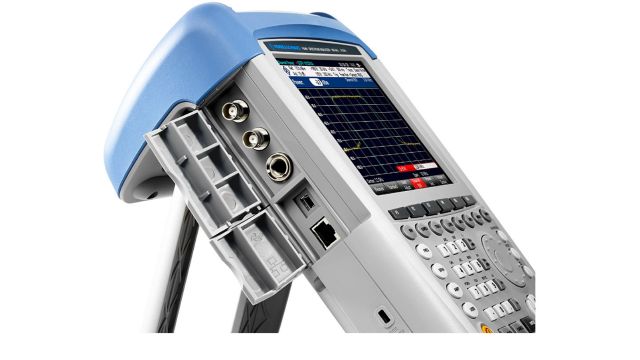

• 接口與控制：配備LAN、USB接口，支持遠程控制與數據傳輸；支持SD存儲卡存儲，可便捷導出測量數據；支持R&S?FSH4View軟件進行數據后處理與存檔。

• 可選配置：可選配雙通道矢量網絡分析功能，支持S參數測量（S11, S21, S12, S22）；可搭配R&S功率探頭，實現頻率高達18GHz的精準功率測試。

4. 應用場景

• 通信領域：適用于移動通信基站、專網通信設備的安裝、調試與維護，可進行信號功率測量、信道分析、干擾排查，以及天饋線故障定位（DTF），保障通信網絡穩定運行；同時可用于無線通信終端的射頻性能測試。

• 廣播電視領域：用于廣播電視發射臺的調試與維護，可測量發射信號的功率、頻譜純度、鄰道泄漏等參數，排查信號干擾，確保廣播電視信號穩定傳輸，符合相關行業標準。

• 工業與物聯網領域：適配工業無線設備、物聯網終端的射頻測試，可進行頻譜分析、干擾定位，驗證設備射頻性能，保障工業物聯網系統的穩定通信；同時可用于工業射頻設備的日常檢修與故障診斷。

• 無線電監測領域：用于無線電頻譜監測、非法信號排查與定位，可快速捕捉微弱干擾信號，分析信號特征，協助相關部門進行頻譜資源管理，維護無線電通信秩序。

• 實驗室與科研領域：可作為實驗室常規射頻測試工具，用于射頻器件、模塊的性能測試與研發驗證；同時適用于高校、科研機構的射頻相關教學與科研實驗，提供精準的測量數據支持。

•
