1. 品牌介紹

是德科技（KEYSIGHT）源自惠普（HP）電子測量業務，擁有多年電子測量技術積累，聚焦于提供電子設計、仿真與測試相關設備及服務，覆蓋電子設計自動化、測試驗證、制造優化全流程。業務覆蓋多個國家和地區，在通信、航空航天與國防、半導體、工業與計算機等領域持續深耕，為電子行業從業者提供穩定可靠的測量設備與技術支持。

2. 產品特點

• 雙通道高速脈沖生成：采用雙通道設計，頻率范圍覆蓋15MHz至3.35GHz，可同時生成兩路獨立脈沖信號，適配需要多個輸出通道或多電平信令的高速應用場景，滿足多通道同步測試需求。

• 精準時序控制能力：具備時延調制（抖動仿真）功能，可靈活調節注入抖動的頻率、大小和形狀，模擬真實場景中的信號特性；支持可變交叉點功能，便于開展信號完整性測量與眼圖形變測試，時序控制精準可靠。

• 優異的信號質量：擁有超快跳變時間（20%-80%）<60ps，固有抖動低，能有效降低抖動源對測試的影響，可對接收機、背板等器件執行精確表征，保障脈沖信號的穩定性與完整性。

• 豐富碼型生成功能：支持基于硬件的PRBS碼型（2^n-1，n=5,6,...15,23,31）與基于存儲器的碼型生成，可定義Infiniband、PCI-Express和串行ATA等基本測試碼型，每通道12MBit碼型內存支持長數據流測試。

• 靈活輸出與適配能力：輸出電平可在50mV至2V之間調節，支持預加重、去加重功能及串行ATA靜噪級數，適配LVDS應用需求；所有輸入和輸出均采用SMA連接器，連接穩定，適配多種測試環境。

• 便捷操作與遠程控制：配備圖形用戶界面，可快速訪問所有相關參數，操作直觀便捷；支持GPIB、LAN、USB 2.0等多種遠程控制接口，搭配PC-based碼型管理工具，可實現碼型的生成、修改、存儲與快速加載。

•


3. 產品規格

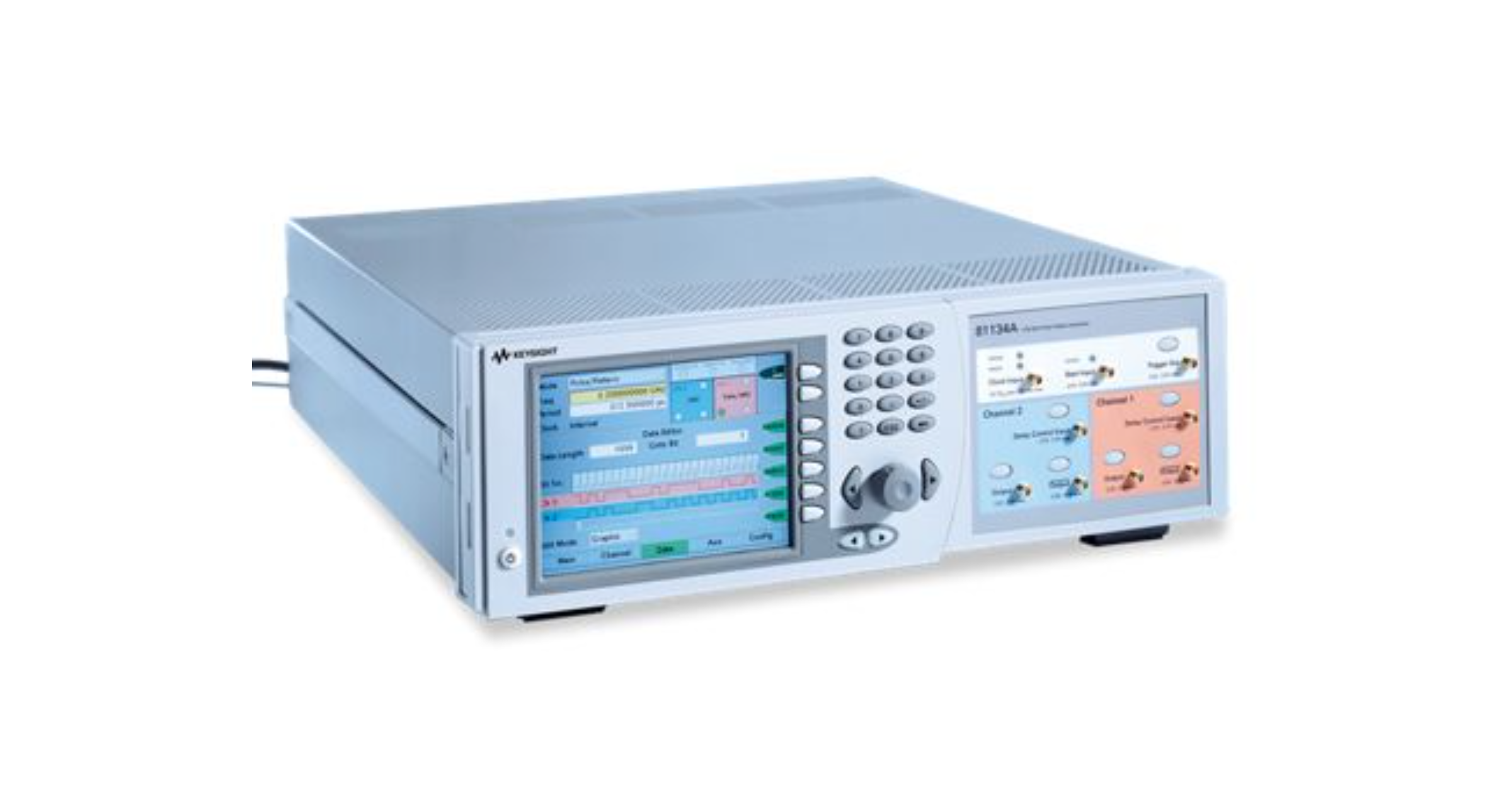

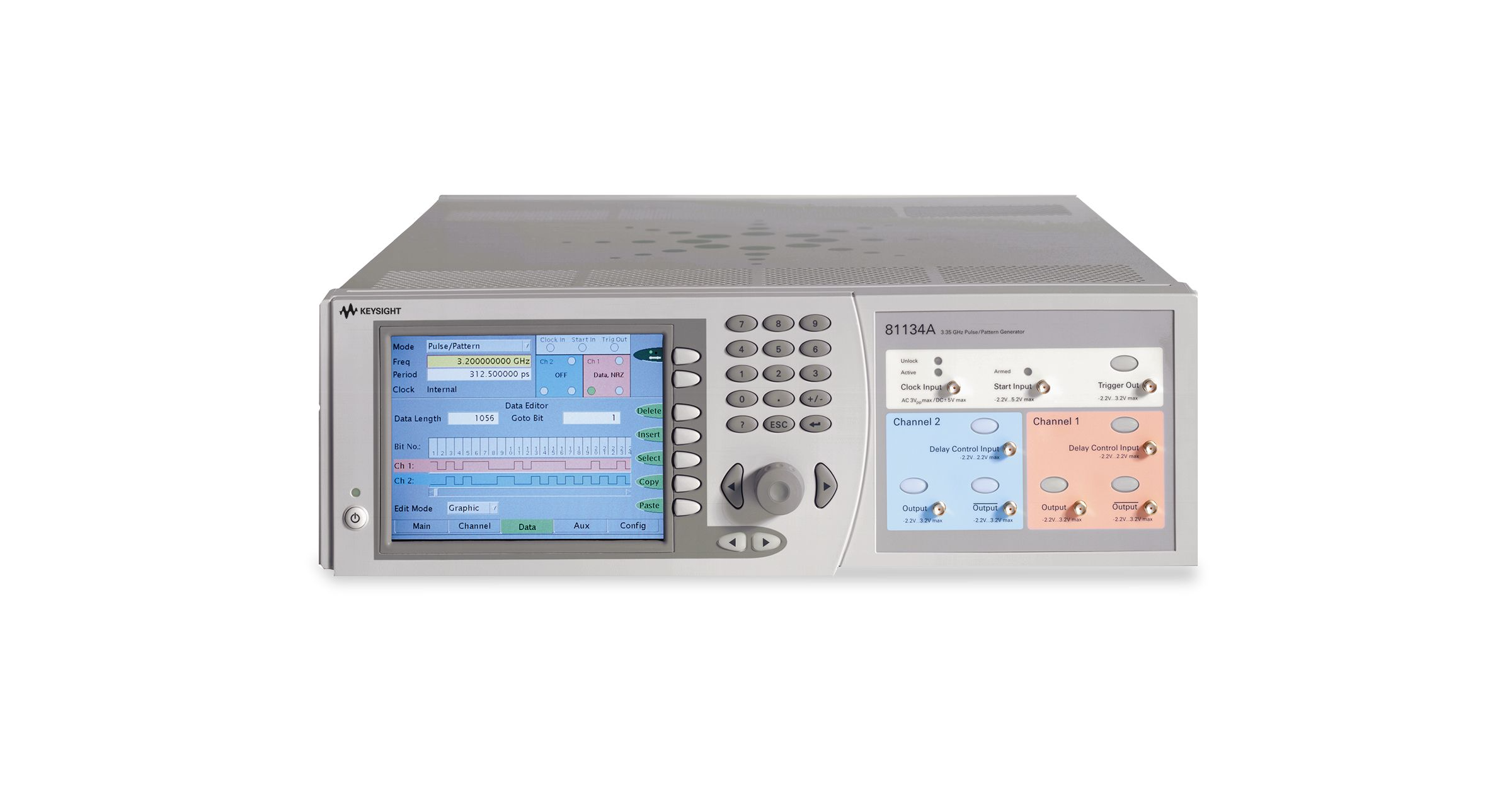

• 產品型號：81134A

• 儀器類型：高性能臺式脈沖波形發生器（脈沖碼型發生器）

• 通道數量：2個輸出通道

• 頻率范圍：15MHz至3.35GHz

• 跳變時間：20%-80%區間<60ps

• 碼型生成：支持硬件PRBS碼型（2^n-1，n=5,6,...15,23,31）、基于存儲器的碼型生成；支持RZ、NRZ、DNRZ、R1信號類型

• 碼型內存：每通道12MBit，支持長數據流測試（如磁盤驅動器測試）

• 輸出電平：50mV至2V，支持預加重、去加重及串行ATA靜噪級數，適配LVDS應用

• 時序控制：支持時延調制（抖動仿真）、可變交叉點（眼圖形變）功能

• 接口規格：支持GPIB、LAN（以太網）、USB 2.0遠程控制接口；所有輸入輸出均為SMA連接器

• 操作方式：圖形用戶界面（GUI），支持PC-based碼型管理工具（可生成、修改、存儲碼型）

• 適配儀器：可與是德科技54850A Infiniium高性能示波器、86100C Infiniium DCA-J寬帶寬示波器搭配使用，提供完整高速數字激勵/響應解決方案

• 備注說明：本產品缺少歐盟RoHS指令2011/65/EU合規性證明，是德科技不再對歐盟客戶供貨，在全球支持期限內將繼續提供服務與支持

•


4. 應用場景

• 高速信號完整性測試場景：憑借低抖動、快跳變時間及可變交叉點、抖動注入功能，適用于高速串行總線（如PCI Express、串行ATA）的信號完整性測試，可模擬真實場景中的信號畸變，輔助工程師完成測試與優化。

• 半導體器件評測場景：用于半導體器件（如接收機、背板、芯片等）的精準表征與評測，可生成穩定的高速脈沖信號，測試器件在高速信號下的響應特性，滿足半導體研發與生產測試需求。

• 高速通信設備測試場景：適配Infiniband、PCI-Express、串行ATA等高速通信標準，可生成符合標準的測試碼型，用于通信設備、通信模塊的性能測試與驗證，保障設備信號傳輸的穩定性。

• 實驗室研發驗證場景：作為實驗室常規高速脈沖生成設備，適配電子研發、通信技術研究等場景，可靈活生成各類脈沖與碼型信號，支持長數據流測試，輔助工程師完成參數調試、設計驗證等工作。

• 工業與航空航天測試場景：適用于工業控制設備、航空航天電子器件的高速脈沖測試，憑借穩定的性能與精準的時序控制，可滿足嚴苛測試環境下的脈沖生成需求，保障設備的可靠性與穩定性。

•
