1. 品牌介紹

是德科技（KEYSIGHT）源自惠普（HP）電子測量業務，擁有多年電子測量技術積累，聚焦于提供電子設計、仿真與測試相關設備及服務，覆蓋電子設計自動化、測試驗證、制造優化全流程。業務覆蓋多個國家和地區，在通信、航空航天與國防、半導體、工業與計算機等領域持續深耕，為電子行業從業者提供穩定可靠的測量設備與技術支持。

2. 產品特點

• 寬頻可升級設計：頻率范圍覆蓋20Hz至120MHz，提供5種可升級頻率選件（20Hz至10/20/30/50/120MHz），可根據測試需求靈活選擇，支持后期頻率升級，降低前期投入成本，適配不同場景的測試需求。

• 高精度測量能力：采用自動平衡電橋法測量，基本阻抗測量精度達±0.08%，典型值可達±0.045%，阻抗測量范圍為25mΩ至40MΩ（10%測量精度條件下），能精準捕捉阻抗參數的細微變化，保障測量數據的可靠性。

• 豐富測量參數與功能：支持多種阻抗相關參數測量，包括|Z|、|Y|、θ、R、X、G、B、L、C、D、Q等，同時可測量Vac、Iac、Vdc、Idc等電平參數；具備等效電路分析、極限線測試功能，等效電路分析支持7種不同多參數模型，助力器件特性深度分析。

• 內置直流偏置電源：內置0V至±40V、0A至±100mA直流偏置電源，分辨率達1mV/40μA，可滿足半導體元器件等需要直流偏置條件下的阻抗測試需求，簡化測試環境搭建。

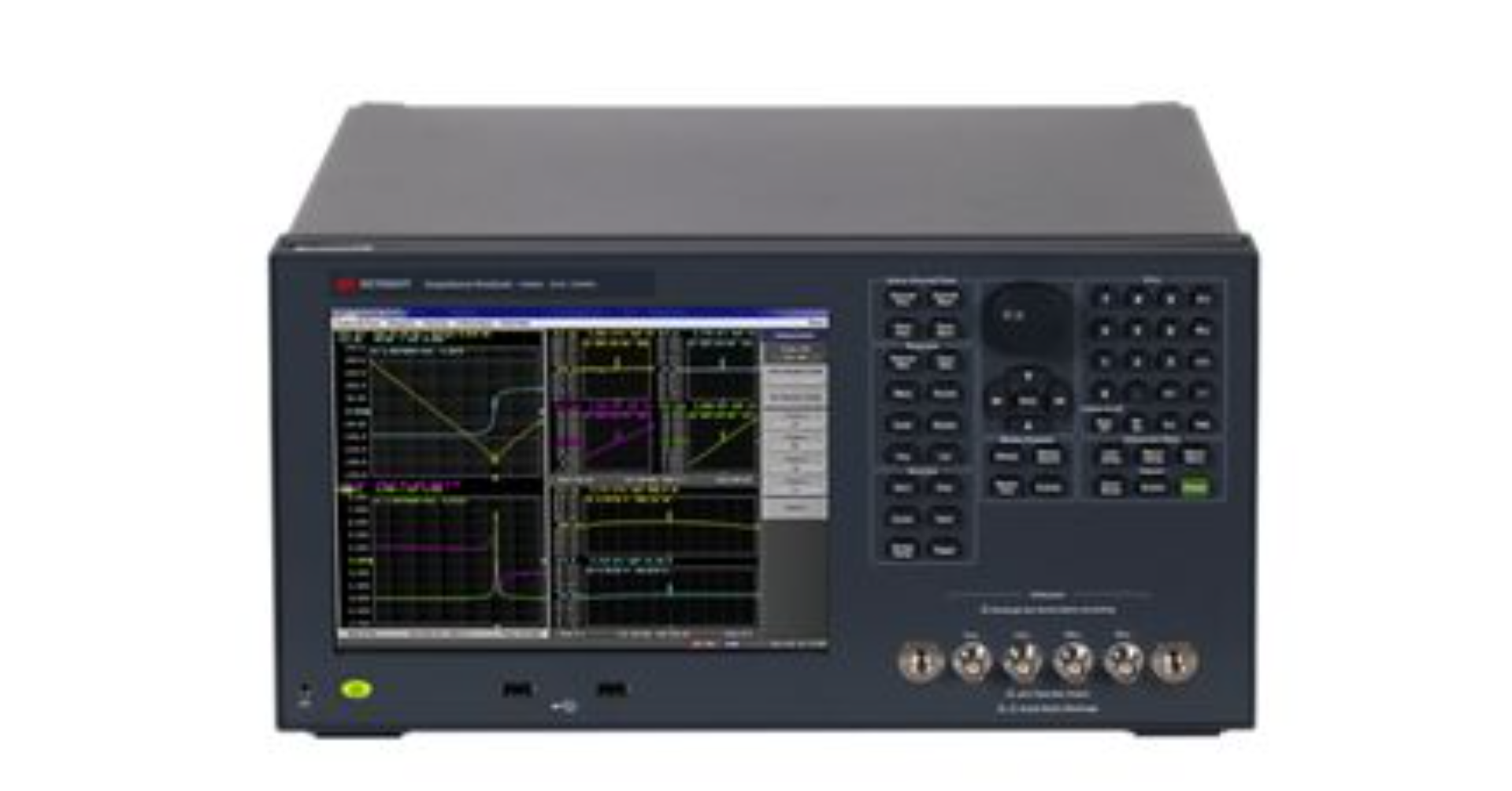

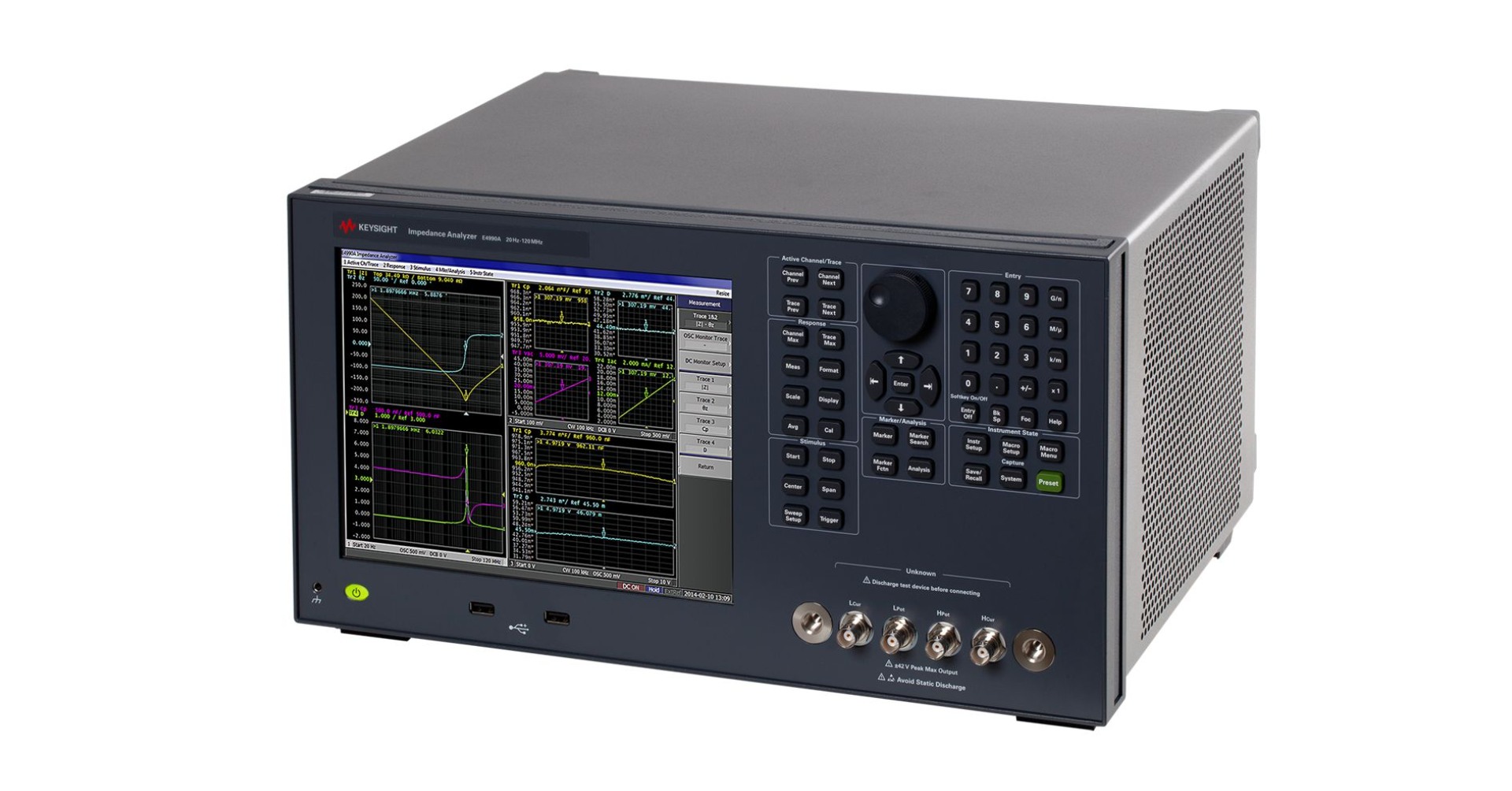

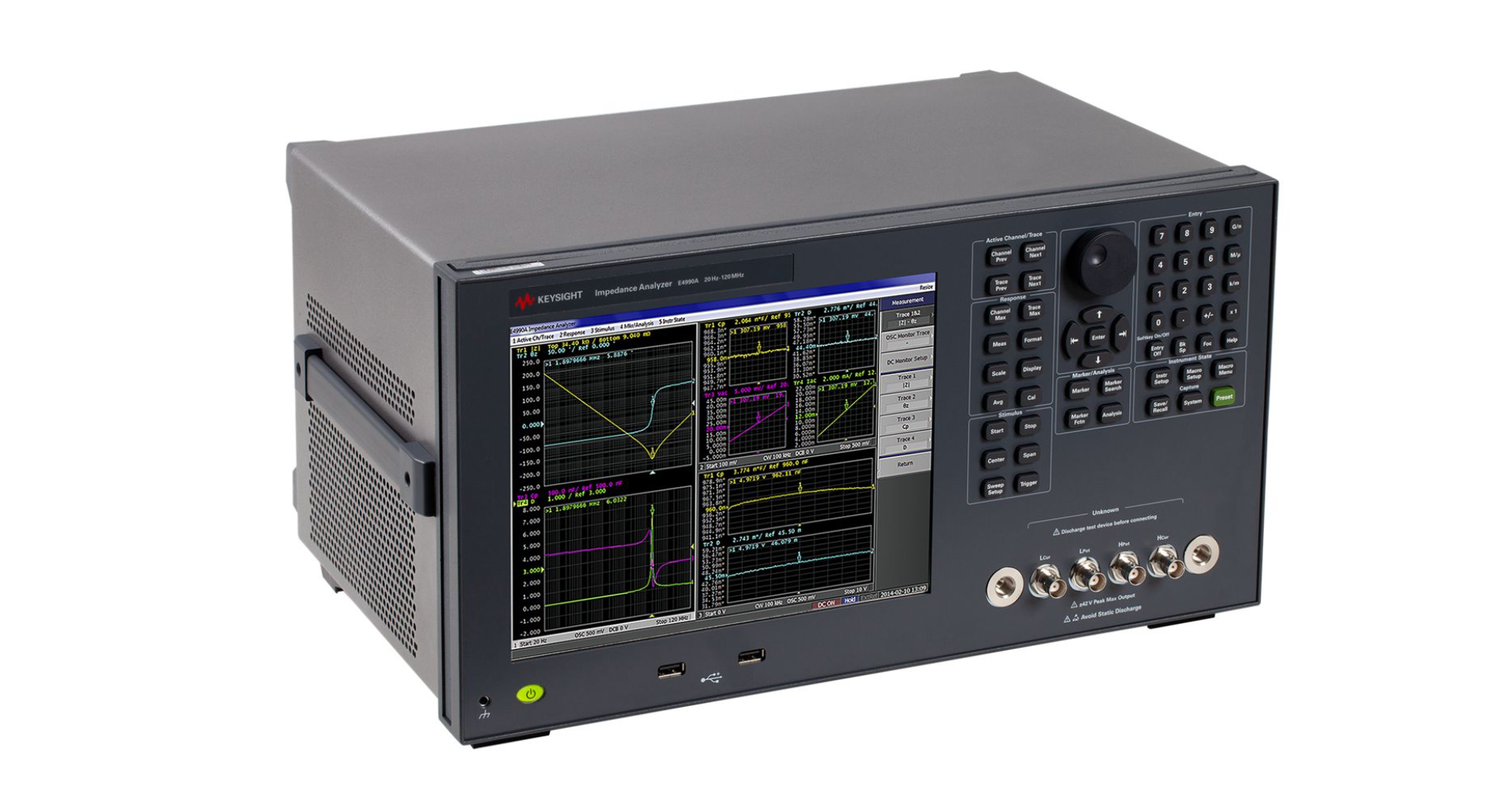

• 便捷操作與顯示：配備10.4英寸TFT彩色LCD觸摸屏，支持4通道4跡線同時顯示，可同步查看不同測試條件下的參數；前面板設有硬鍵與功能鍵，搭配上下文相關嵌入式幫助系統，操作便捷，降低使用門檻。

• 靈活接口與擴展能力：配備USB、LAN、USBTMC、GPIB等多種接口，支持遠程控制與數據傳輸；支持多種測試附件，可通過42942A終端適配器、42941A阻抗探頭等擴展測量功能，適配接地器件等特殊測試場景。

•


3. 產品規格

• 產品型號：E4990A

• 儀器類型：高性能臺式阻抗分析儀

• 測量方法：自動平衡電橋法

• 頻率范圍：20Hz至10/20/30/50/120MHz（5種可升級選件，對應選件010/020/030/050/120）

• 基本阻抗精度：±0.08%（典型值±0.045%）

• 阻抗測量范圍：25mΩ至40MΩ（10%測量精度條件下）

• 測量參數：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、Complex Z、Complex Y、Vac、Iac、Vdc、Idc

• 直流偏置：0V至±40V，0A至±100mA，分辨率1mV/40μA

• 信號電平：電壓5mVrms至1Vrms（1mV分辨率），電流200μArms至20mArms（20μA分辨率），支持自動電平控制（ALC）

• 顯示與操作：10.4英寸TFT彩色LCD觸摸屏，4通道4跡線顯示，每條跡線10個獨立游標

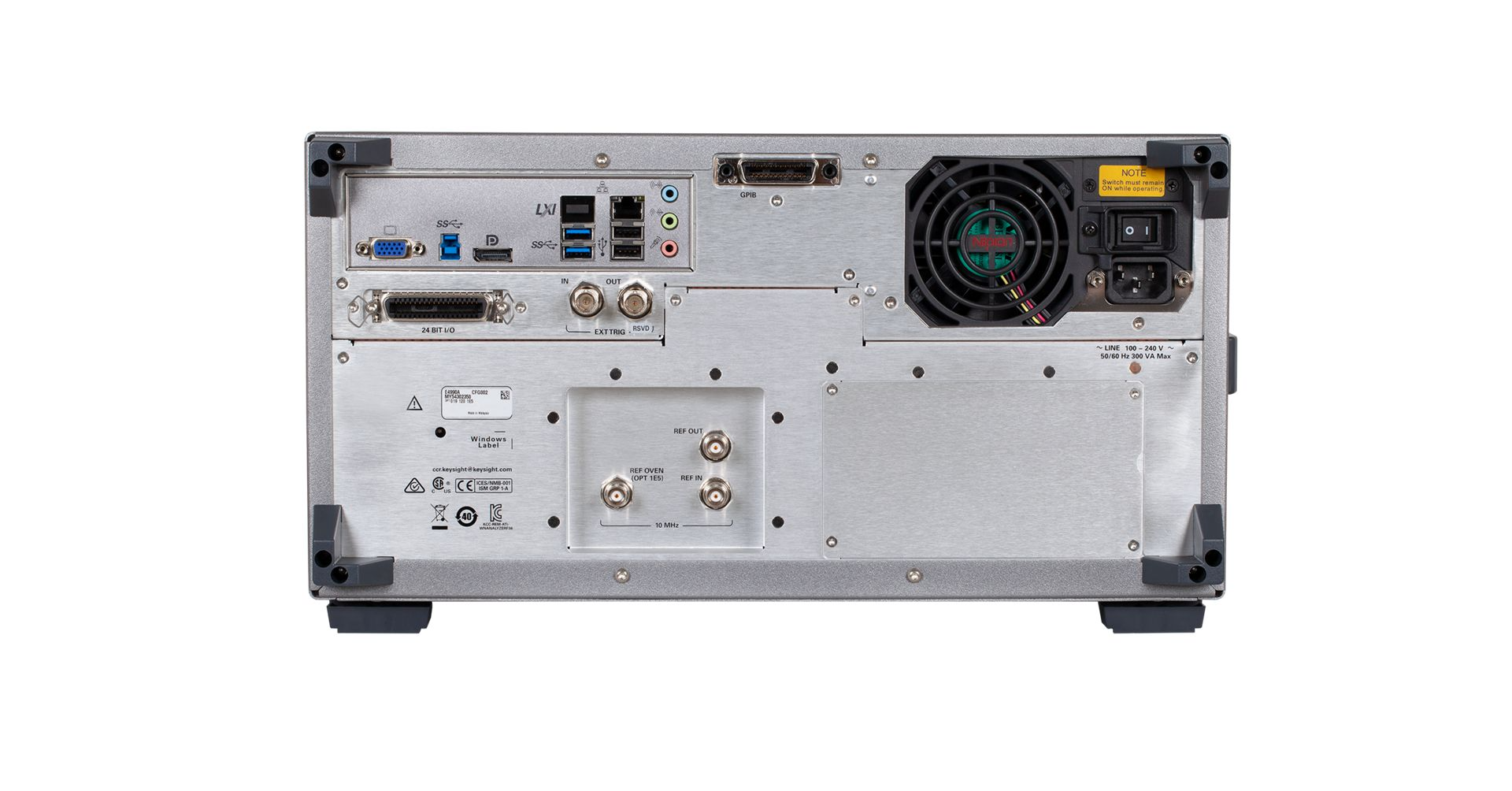

• 接口規格：前面板2個USB端口、后面板4個USB端口、LAN（10/100/1000 base-T以太網）、USBTMC、GPIB、24位I/O

• 可選配置：增強測量速度選件（001，僅適用于10M/20M/30M/50M頻率選件）、42942A終端適配器、42941A阻抗探頭、N1500A材料測量軟件

• 標配附件：1臺E4990A阻抗分析儀、1年KeysightCare標準支持、標準數據存儲、用戶手冊及編程手冊

•


4. 應用場景

• 無源元器件測試場景：用于電容器、電感器、鐵氧體磁珠、電阻、變壓器、晶體/陶瓷諧振器等無源元器件的阻抗測量，可精準表征器件的頻率響應、自諧振頻率等特性，輔助研發與質控。

• 半導體元器件測試場景：適用于變?nèi)荻O管的C-V特征分析，以及二極管、晶體管、放大器、MEMS等半導體器件的阻抗評測，可在直流偏置條件下完成器件特性測試，滿足半導體研發與生產需求。

• 材料測量場景：搭配專用夾具與N1500A軟件，可完成塑料、陶瓷、印刷電路板等介電材料，以及鐵氧體、非晶體等磁性材料的介電常數、損耗因數、導磁率等參數測量，適配材料研發與驗證。

• 實驗室研發驗證場景：作為實驗室常規阻抗測量設備，適配電子元器件、材料、半導體等領域的研發測試，可完成參數調試、特性分析、設計驗證等工作，支持多參數、多條件同步測試。

• 產線質控與檢驗場景：集成于產線測試系統，用于元器件、半導體器件的批量質量檢測，具備快速測量能力，可通過極限線測試功能快速判斷產品是否合格，保障出廠產品質量一致性。
