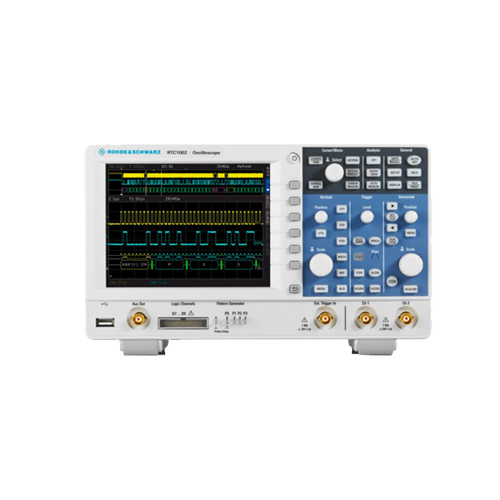

R&S RTC1000 羅德與施瓦茨示波器

主要特性：

? 帶寬：50 MHz 至 300 MHz
? 最大采樣率：2 Gsample/s
? 最大存儲深度：2 Msample
? MSO：8 個可選數字通道，可升級更新
? 碼型發生器：4 位碼型，數據傳輸率高達 50 Mbit/s

獲取報價

你的位置：首頁

產品中心

R&S RTC1000 羅德與施瓦茨示波器

概述

手冊下載

基于硬件的波形采集(基于硬件的波形采集，獲取精確測量結果)

R&S?RTC1000 示波器的采樣率高達 2 Gsample/s，存儲深度高達 2 Msample，在同類產品中遙遙領先。波形捕獲率達到 10000 波形/秒以上，確保儀器迅速響應，能夠可靠地捕獲信號故障。隨附工具可用于快速獲取結果，例如快速測量、模板測試、FFT、數學運算、光標和自動測量（包括統計測量）。

多種測量功能(快速查看：一鍵獲取關鍵結果)

多種自動測量功能
快速查看：一鍵獲取關鍵結果
模板測試：只需幾次按鍵操作即可輕松創建新模板
FFT：輕松分析信號頻譜

使用混合信號示波器選件進行邏輯分析(八個附加數字通道)

使用 R&S?RTC-B1 選件，R&S?RTC1000 可升級為具有 8 個附加數字通道、操作直觀的混合信號示波器。該示波器能同時捕獲和分析嵌入式設計的模擬和數字信號。比如，我們可以使用光標測量很方便地確定模數轉換器輸入與輸出之間的延遲。

波形和碼型發生器(生成模擬和數字激勵)

集成式 R&S?RTC-B6 波形和碼型發生器的數據傳輸率最高達 50 Mbit/s，適用于教育以及硬件原型開發。除了常見的正弦波、方波/脈沖波、鋸齒波和噪聲波形外，此發生器還可輸出 4 位信號碼型。波形和碼型可以 CSV 文件形式導入，也可從示波器波形中復制。在輸出信號前可以先預覽，以快速檢查信號正確性。提供預定義碼型，比如 I2C、SPI、UART 以及 CAN/LIN。

R&S?RTC1000 示波器的獨特之處在于高靈敏度、多功能性以及高性價比。豐富的分析功能使示波器適用于龐大的用戶群體，包括嵌入式設計開發人員、維修技術員以及教育工作者。先進的高性能技術和無扇設計符合現今客戶的高要求。

R&S?RTC1000 羅德與施瓦茨示波器產品手冊

2022-10-12

132

/file/upload/spae276/2022-10/12/202210120930453912.pdf
