MS46522B Anritsu 安立 矢量網絡分析儀
主要特性：
高輸出功率，可以測量高衰減設備
先進的時域選件提供信號完整性（SI）分析的工具
業界領先的動態范圍可以測量超低反射工件
出色的方向校正能力能夠最小化測量的不確定性
SmartCal 自動校準裝置可以減少校準和設置時間
時域帶有按時選通選項，能夠簡化并加快故障識別
遠程控制的最新 LAN 接口比 GPIB 更快
源和接收機訪問環路和偏置節選件允許最大限度的自定義測試設置
擴展的頻率范圍覆蓋 E 波段和 V 波段的主要部分
全部組裝的測試系統消除了連接錯誤，提高了可靠性
連接模塊直接連接 DUT，提高了測量穩定性
描述：
MS46522B 是雙端口高性能 ShockLine 矢量網絡分析儀系列。 此高性能系列擁有不可超越的高價值與高性能，能夠提供同類產品中最佳的動態范圍，能夠降低在多種測試應用（最高 92 GHz）中的測試成本并加快上市速度。 這些測試應用包括設計和制造移動網絡設備、移動設備、汽車線纜、高速數據互連與系統集成組件。
MS46522B 配置選件 10，選件 20，或選件 43，為 ShockLine 系列帶來了從射頻到微波頻率的測量功能。這些頻率選件結合強大的ShockLine 軟件，為無源器件測試提供了極具成本效益挑戰性的解決方案。選件 82 是 2 端口 MS46522B 的 E 波段頻率選件。具有領先于市場的經濟性 E 波段毫米波測量功能。對于只需要 E 波段頻率范圍的應用，新的 500B 系列 55-92 GHz 的毫米波選件是目前市場上最具價值的，能大量生產 E 波段組件的解決方案。對于需要時域分析的應用，選件 2 和選件 22 都可使用。選件 2 可使 MS46522B提供實時的帶通和低通時域功能。低通時域具有試驗數據報告，能夠顯示隨距離或時間變化的實際阻抗。選件 22 使 MS46522B 具備基于文件的信號完整性（SI）工具，可調試 SI 問題和驗證電路模型。MS46522B-010 VNA 可添加附加選件。選件 51 和 61，分別為源和接收機訪問環路和偏置節選件，給予自定義測試設置最大的靈活性。接收機訪問環路改善儀器的本底噪聲，降低接收機的壓縮點，允許具有高動態范圍的要求的 DUT 測試。偏置節為測試時需要直流偏置的器件測試提供直流電源接口。
MS46522B 系列采用 3U 機箱封裝，使用與 ShockLine 系列相同的 GUI、軟件、命令語法、驅動程序和編程環境。
應用領域：
微型同軸射頻連接器、天線、開關、雙工器、UE 前端模塊、射頻 (FAKRA) 連接器、駕駛輔助雷達、射頻和微波無源組件測試和故障排除、系統校準、路徑損耗特性、一般 S 參數和時域測量、無線電力傳輸應用、光電&電光應用
主要性能和規格：

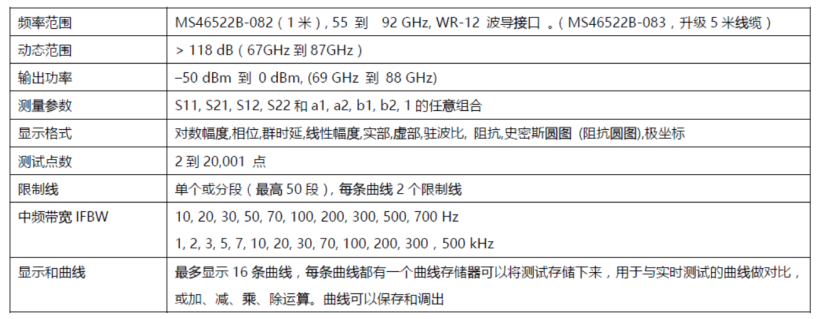

MS46522B-082 E波段矢網
