MS9740A Anritsu 安立 光譜分析儀

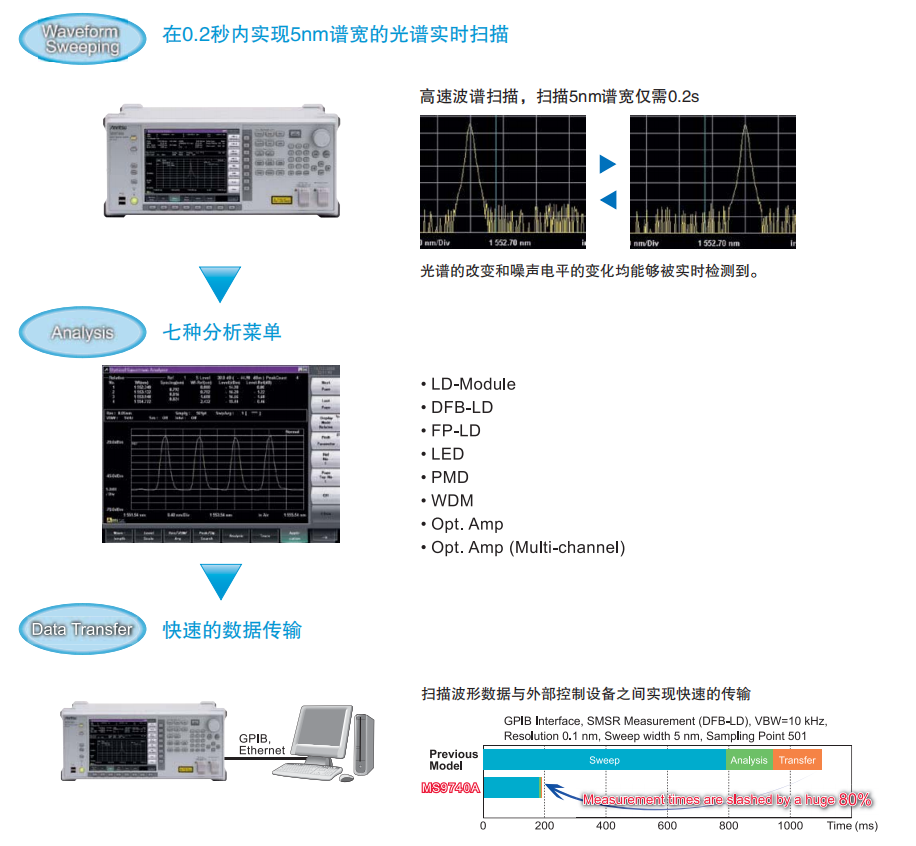

Anritsu MS9740A減少了從波形掃描到數據傳輸?shù)酵獠靠刂圃O(shè)備的總時間，并支持簡單的分析程序。流程，提供出色的性價比和更好的生產力

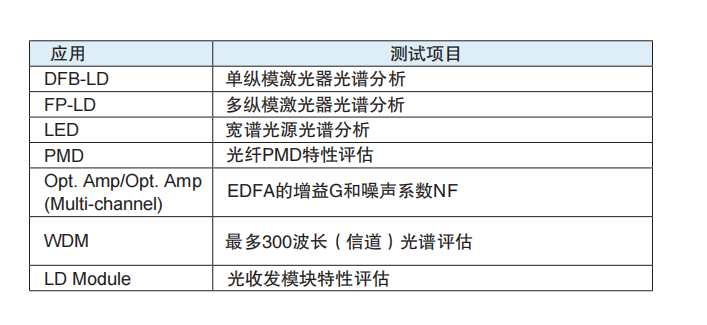

MS9740A支持相關測量目地的8種測量應用模式(DFB-LDFP-LD LED,PMD,Opt.Amp，Opt.Amp(多通道)，WDMLD Module)。例如:LD光譜特性評估，分析菜單和方法均可以根據需要調整，如單縱模激光器(DFB-LD)，多縱模激光器(FP-LD)，寬帶LED等。此外，WDM可以支持每個波長信道的分析。而且一鍵實現所有測試項目的批處理。
特點功能
以<0.2s（5nm） 測量無源光學器件可縮短總分析時間
用于評估有源光學器件的專用應用
優異的性價比
動態范圍性能 ≥60 dB（距峰值波長 0.4 nm）
30 pm 最小分辨率帶寬
支持中壓和微粒光纖
重量輕，功耗降低 50%
型 號：MS9740A
名 稱： 光譜分析儀
品 牌：安立 (Anritsu )
分 類：通用電子測試 > 光譜分析儀
產品屬性：主機

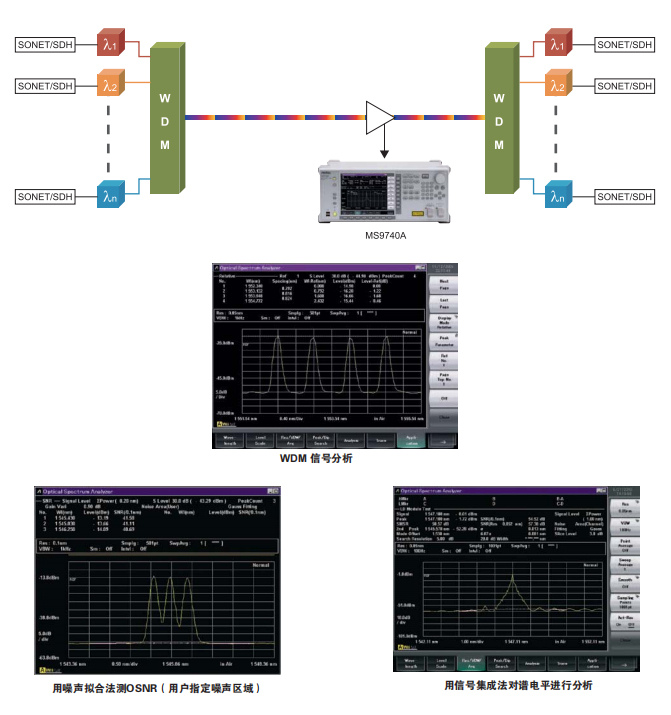

WDM應用（MS9740A）
MS9740A在距峰值波長0.2nm外42dB的動態范圍保證了100GH7和50GH7間隔WDM信號的精確測量。MS9740A最多可分析300個信道的信號，所有WDM 信號分析需要的信息如中心波長、功率、OSNR等都可以顯示在同一界面上。由于具有詳細的噪聲位置選擇，所以當作OSNR分析時，可以選擇兩種估算方法:兩點插入法和噪聲擬合插入法，兩點法可以自動分析Dip點，但是到中心波長的距離可以人為指定。
如果噪聲不平坦或者鄰信道譜出現邊模都可能影響測試精確度。在這種情形下利用噪聲擬合的方法可以實現OSNR的精確測量。兩種噪聲擬合方法之一--指定每個WDM信號信道的噪聲區域或用戶指定噪聲區域--均可被選擇。OSNR測量時指定精確的噪聲位置后必須保證有足夠大的動態范圍。因此需要設置高分辨率，但是，對于寬帶信號而言，高分辨率時測試信號的電平幅度不準確，為了解決這一問題，安立的MS9740A內置了信號集成功能，該功能可以實現在高分辨率時精確測量寬帶光調制信號的電平。

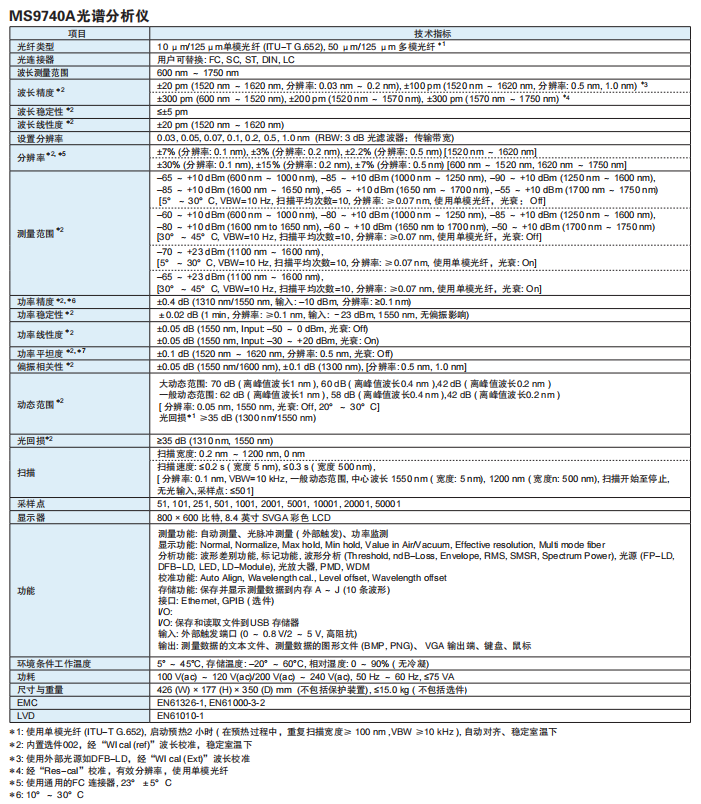

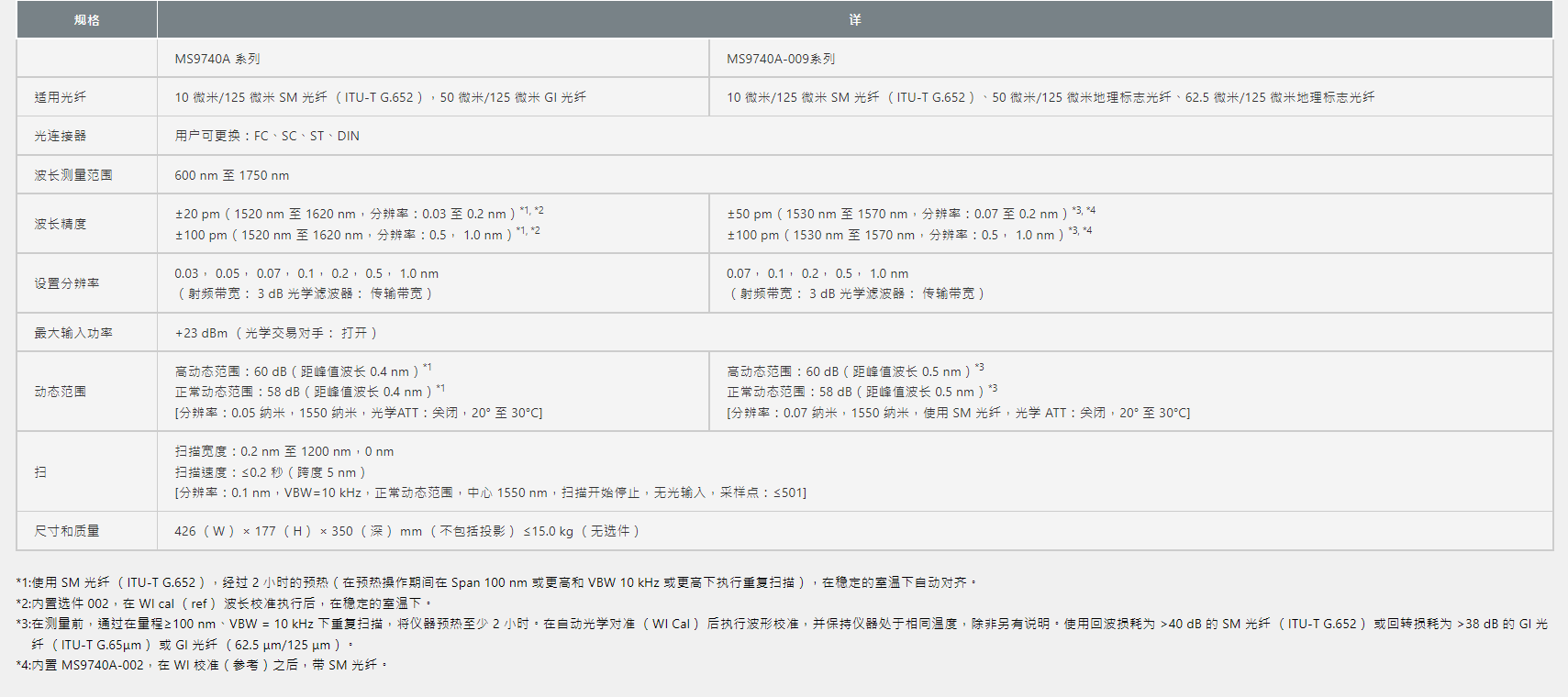

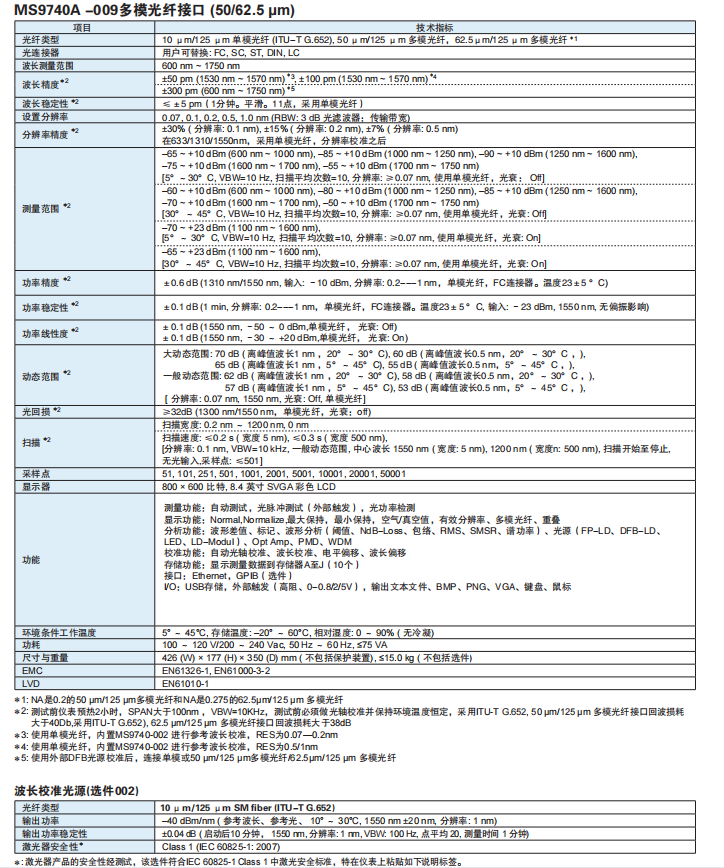

技術指標
