Keithley 2400 系列(2410,2420,2430)--常見問題集

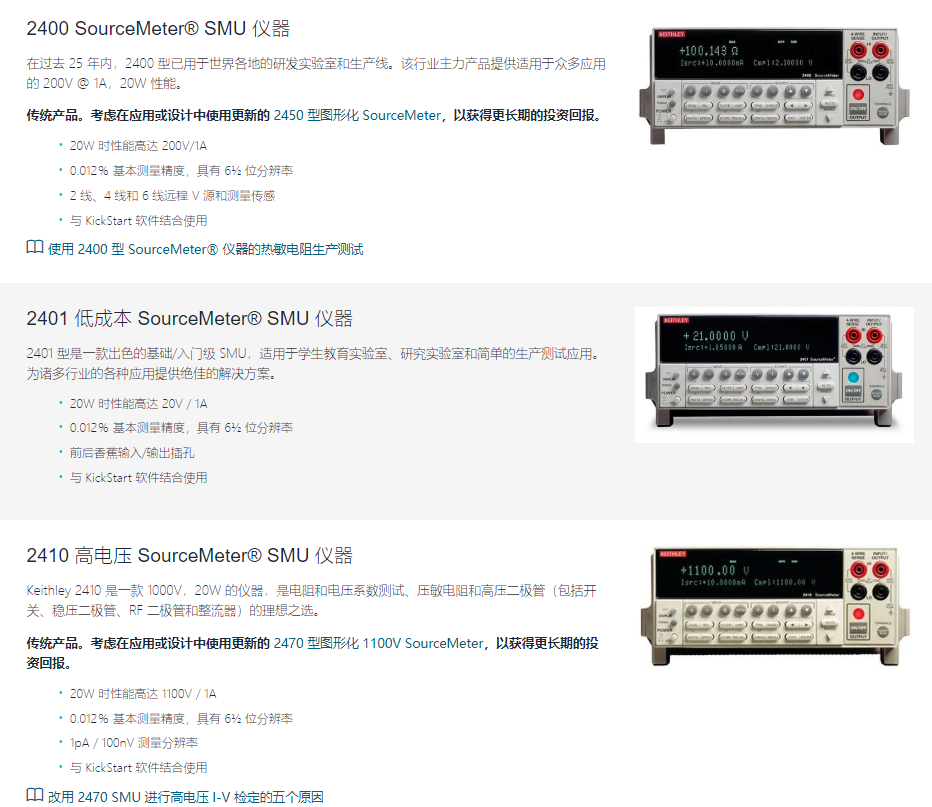

吉時利數字源表系列特別適用于需要精密電壓源和電流源驅動，同時進行電流與電壓測量的測試應用。所有源表都提供精密的電壓和電流源測量能力。每個源表均由一個高穩定的直流源和一個真儀器級的5位半多功能表組成。該電源特性包括：低噪聲，高精度和回讀功能。萬用表功能包括高重復性和低噪音。其結果形成了一個緊湊的單通道直流參數測試儀。
20W 時性能高達 200V/1A
0.012％ 基本測量精度，具有 6? 位分辨率
2 線、4 線和 6 線遠程 V 源和測量傳感
與 KickStart 軟件結合使用
如何設定輸出電源值？
先選擇所要輸出的電源類型，電壓輸出或電流輸出，然后按「EDIT」，光標將停在左 下方「電源輸出值」（Isrc 或是 Vsrc），可按 EDIT 左、右鍵來改變光標位置，并可直 接按各按鍵來設定數值（如按「LOCAL」即”0”， 「REL」即”1” …），或按▲和▼ 來改變數值。
何謂箝位值（compliance）？如何設定箝位值？
為保護儀器本身及待測組件，避免因輸出電路短路造成組件及儀器損壞，所以必須設 定一箝制準位，若量測值大于箝制準位則自動被限制于箝制準位，以保護組件及儀器 安全（若量測值大于箝制準位則屏幕右下方「Cmpl」會閃爍，并限制于所設定的箝 位值）。因此如果是輸出電壓，我們必須設定量測電流的箝位值；反之如果是輸出電 流，我們必須設定量測電壓的箝位值。
設定方式如下：
先選擇所要輸出的電源類型，電壓輸出或電流輸出，
然后按「EDIT」兩下，光標將 停在右下方「箝位值」（Cmpl），
可按 EDIT 左、右鍵來改變光標位置，并可直接按各按鍵來設定數值（如按「LOCAL」即”0”， 「REL」即”1” …），或按▲和▼來改變 數值
