示波器的種類特點-?模擬示波器和數字示波器（知識二）
模擬示波器和數字示波器
示波器按測量功能來分有模擬示波器和數字示波器兩種。
模擬示波器

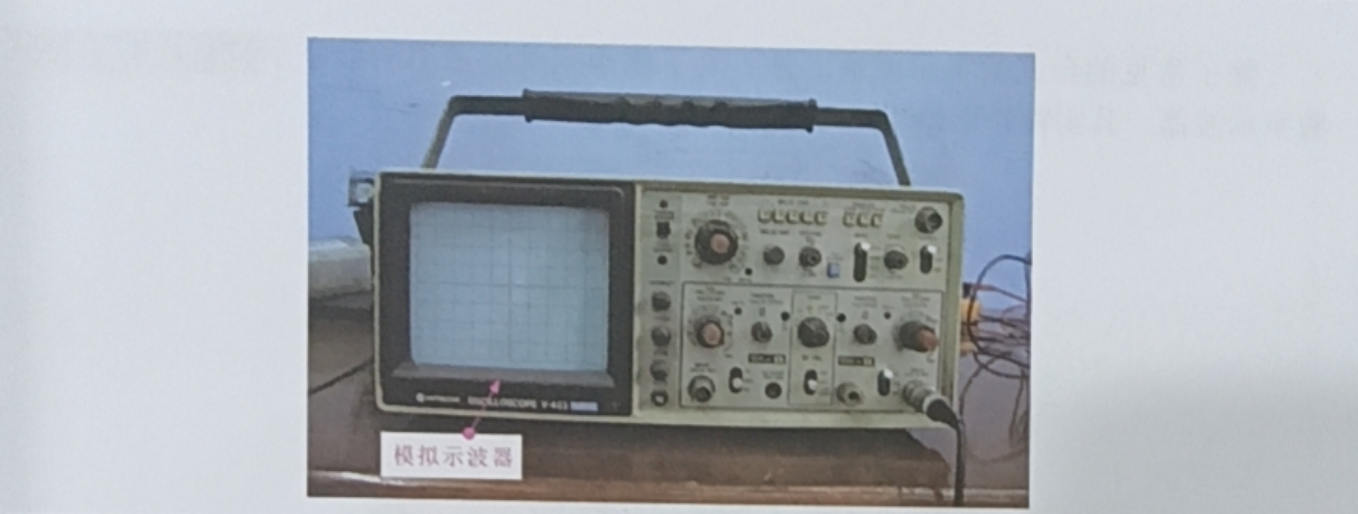

模擬示波器是一種實時監測波形的示波器，模擬示波器的實物外形。

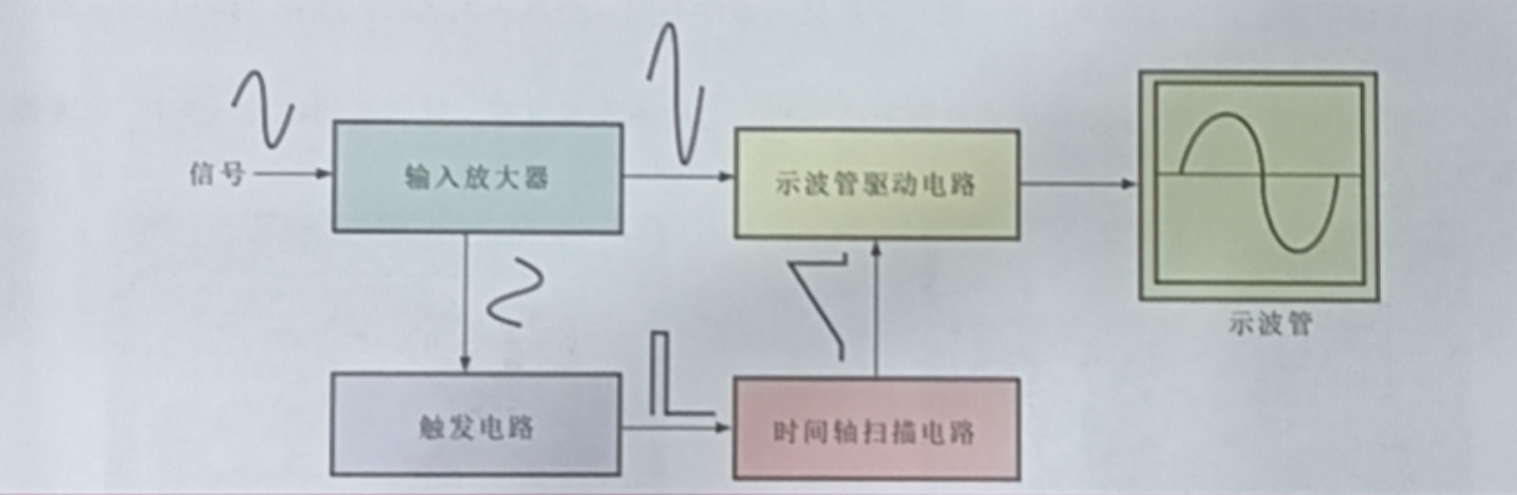

在實際應用中，模擬示波器能觀察周期性信號，例如正弦波、方波、三角波等波形,或者是一些復雜的周期性信號，例如電視機的視頻信號等，模擬示波器的結構簡圖，適于檢測周期性較強的信號。
數字示波器

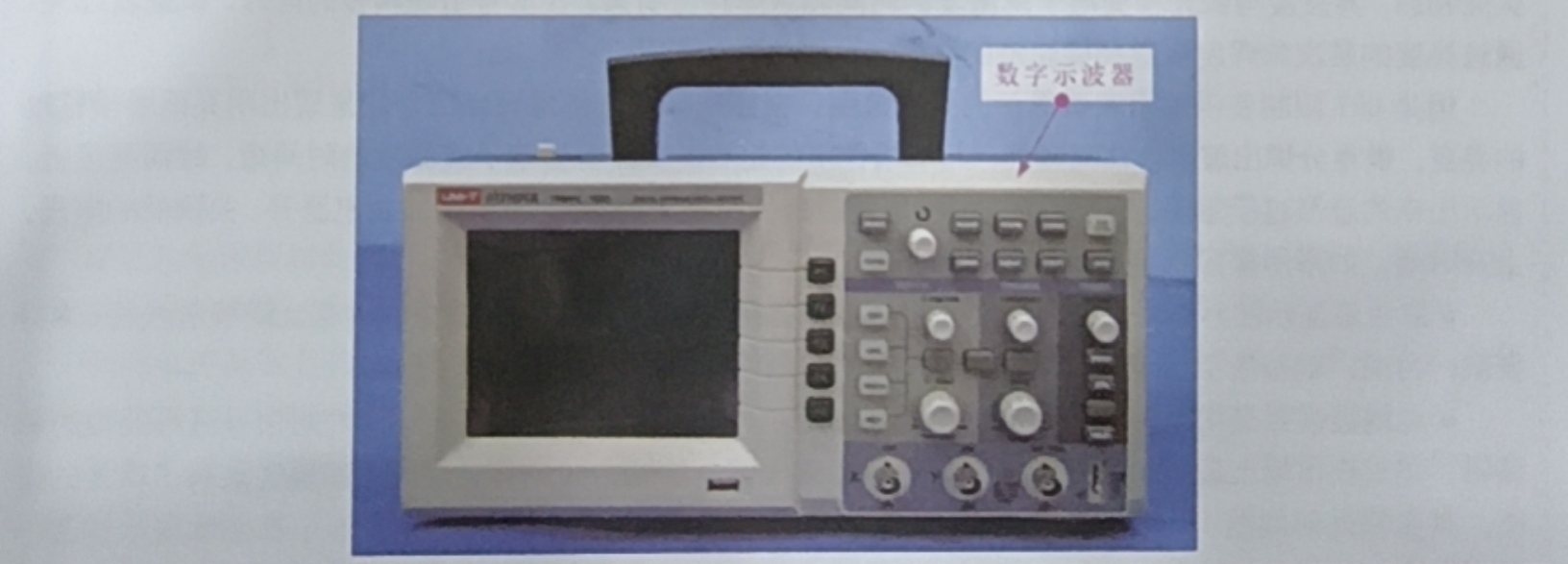

數字示波器一般都具有存儲功能，能存儲記憶所測量的任意時間的瞬時信號波形。因此被稱之為數字存儲示波器，它可以捕捉信號變化的瞬間，進行觀測。典型的數字示波器。
除了常見的臺式數字示波器之外，為了便于攜帶，常用的數字示波器還有手持式數字示波器
提示說明
常用示波器除上述的幾種類型外，根據波形顯示器件不同，還可分為陰極射線管 (CRT) 示波器、彩色液晶示波器和電腦監視器等。

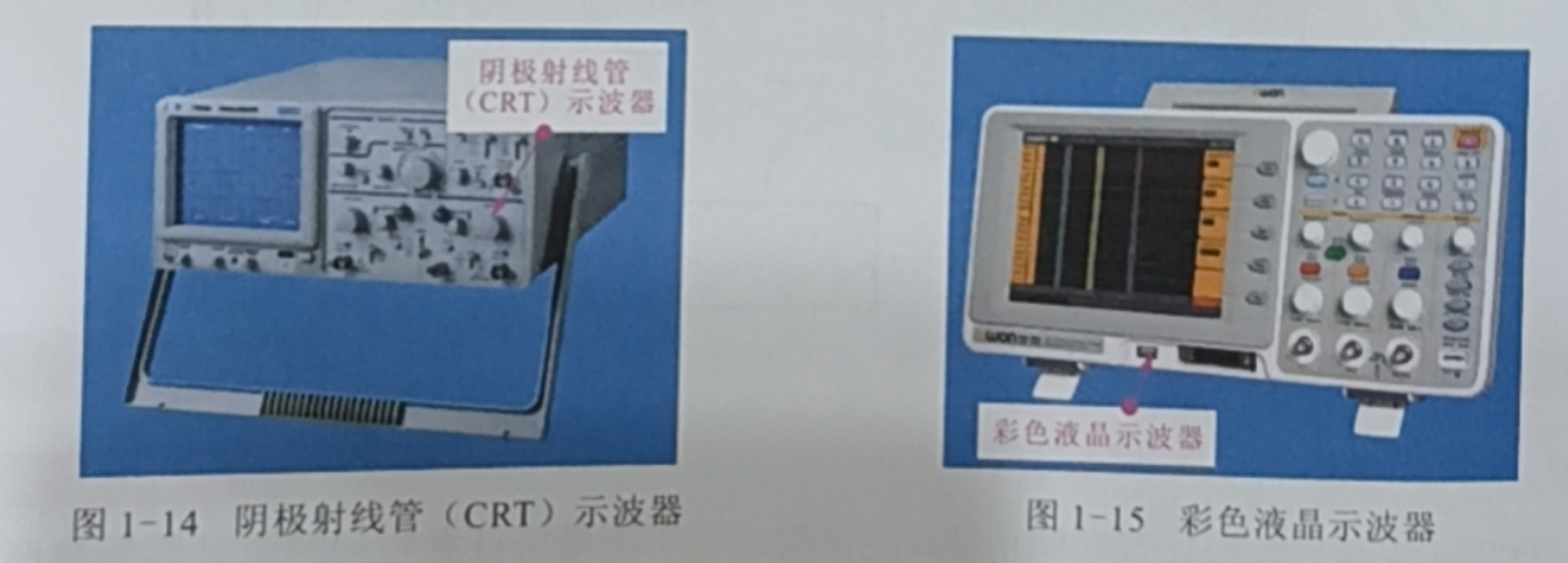

。 陰極射線管(CRT)示波器的波形顯示器件實際上是一種真空管，其陰極射線管 (CRT) 示波器的實物外形如圖所示。
陰極射線管(CRT)示波器有聚焦和亮度的控制鈕，可調節出銳利和清晰的顯示波形。為顯示“實時'條件下或突發條件下快速變化的信號，人們經常使用陰極射線管 (CRT)示波器。其顯示部分基于化學熒光物質，其亮度與熒光粉受電子束激發的時間和余輝特性有關。在信號出現越多的地方，軌跡就越亮通過亮度的層次和輝度觀察掃描軌跡的亮度來區別信號的細節。
但是 CRT 限制著模擬示波器顯示的頻率范圍。在頻率非常低的情況，信號會呈現出明亮而緩慢移動的亮點，很難分辨出波形。在高頻處，起局限作用的是 CRT 熒光粉受電子束激發的時間短，故而亮度低顯示出來的波形過于暗淡，難于觀察。模擬示波器的極限頻率約為1 GH2。例如測電源開、關瞬間的電壓上升時間，如果用模擬示波器很難觀察到。

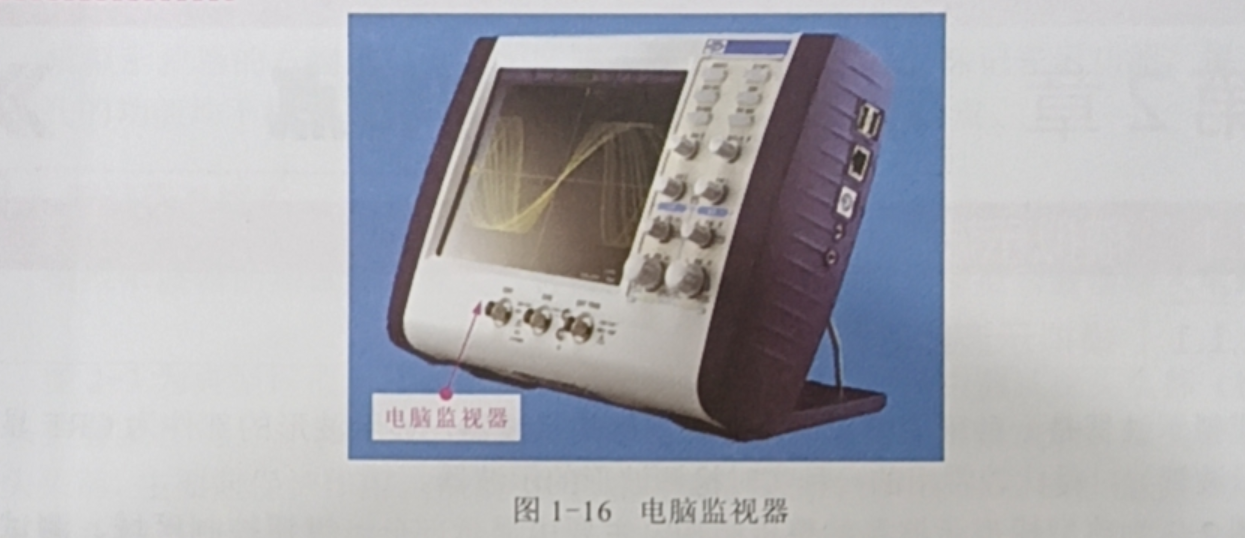

彩色液晶示波器是采用彩色液晶顯示屏進行顯示的,其顯示波形的雜程度相比陰極射線管(CRT)要高，目前，很多數字示波器采用液晶顯示器件，其實物外形圖如圖 1-15 所示。。電腦監視器是用電腦對信號進行檢測和分析，并顯示波形，是利用電腦軟件對信號進行處理的示波器，是現在市場上最新型的示波器，其顯示和處理信號的能力較原有類型的示波器性能有了很大的提高，其實物外形如圖 1-16 所示。這種示波器是利用電腦對信號進行處理，然后顯示在圖像顯示器上,同時還可以將信號的波形和參數進行存儲、傳輸和打印。
提示說明

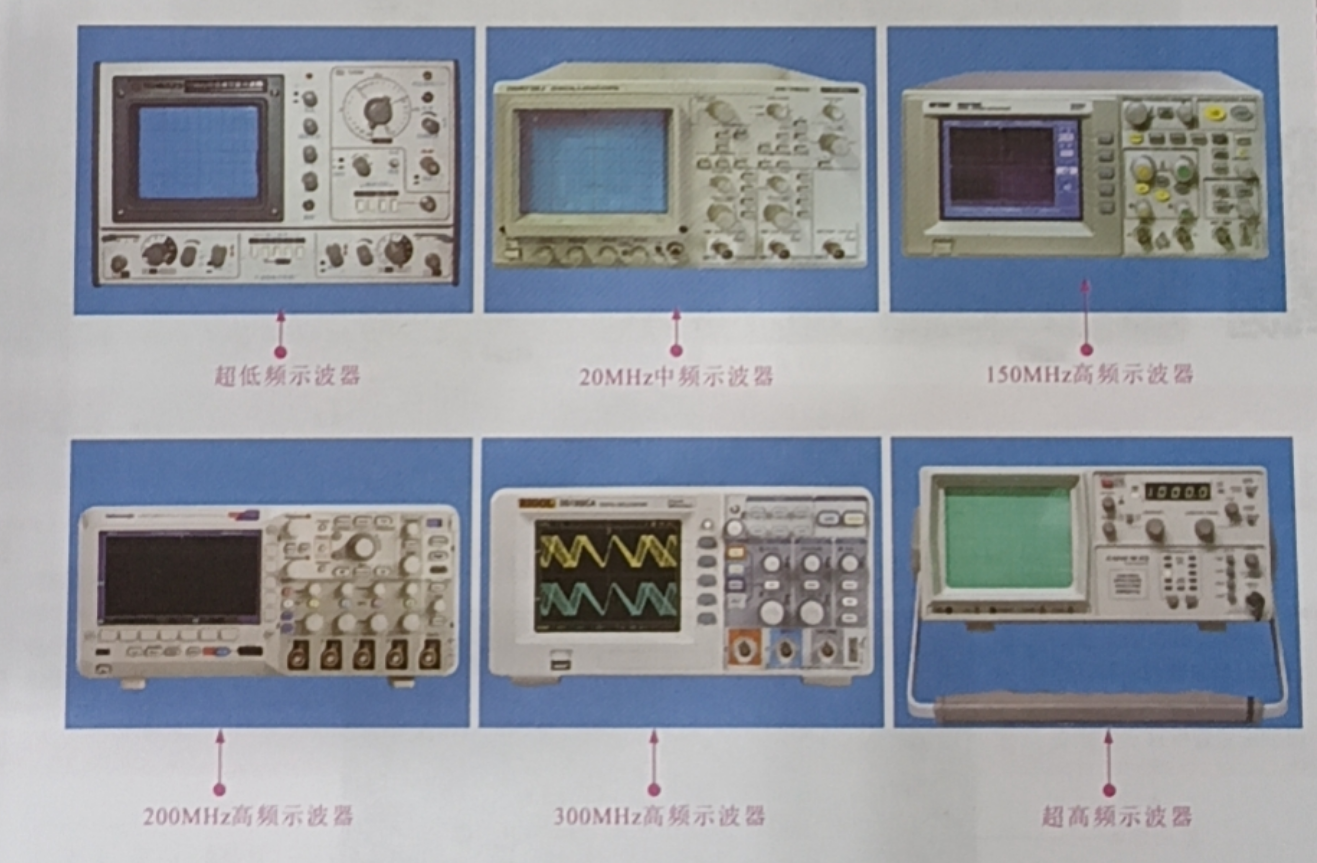

根據測量范圍的不同可分為超低頻示波器和低頻示波器、中頻示波器、高頻示波器及超高頻示波器如圖所示。
超低頻示波器和低頻示波器適合測量超低頻信號和低頻信號，如測量聲音信號等。其中，超低頻示;波器甚至可以檢測一些低于 1MHz 的信號波形。
中頻示波器的應用比較廣泛，一般適合測量中高頻信號，檢測頻率為1~ 60MHz，常見的類型有20MHz、30MHz、40MHz 信號示波器。高頻示波器可檢測頻率在 100MHz 以上的高頻信號，常見的頻率有 100MHZ、150MHz、200MHz 和
300MHz等。
超高頻示波器可用來檢測 1000MHz 以上的超高頻信號，一般用于一些專業的領域中。
